แกนระบายความร้อนระบายความร้อนทำงานอย่างไร?

ในขอบเขตของเทคโนโลยีการถ่ายภาพความร้อน แกนระบายความร้อนที่ระบายความร้อนมีความโดดเด่นในฐานะนวัตกรรมชั้นยอด โดยนำเสนอประสิทธิภาพและความแม่นยำที่เหนือชั้น ในฐานะซัพพลายเออร์ชั้นนำของแกนระบายความร้อนที่ระบายความร้อนฉันรู้สึกตื่นเต้นที่ได้เจาะลึกการทำงานที่ซับซ้อนของอุปกรณ์ที่น่าทึ่งเหล่านี้ และให้ความกระจ่างเกี่ยวกับความสำคัญของอุปกรณ์ในอุตสาหกรรมต่างๆ

พื้นฐานของการถ่ายภาพความร้อน

ก่อนที่เราจะสำรวจวิธีการทำงานของแกนระบายความร้อนที่ระบายความร้อน จำเป็นต้องเข้าใจพื้นฐานของการถ่ายภาพความร้อน โดยแก่นแท้แล้ว การถ่ายภาพความร้อนเป็นเทคโนโลยีที่ตรวจจับรังสีอินฟราเรดที่ปล่อยออกมาจากวัตถุและแปลงให้เป็นภาพที่มองเห็นได้ วัตถุทุกชิ้นที่มีอุณหภูมิสูงกว่าศูนย์สัมบูรณ์จะปล่อยรังสีอินฟราเรดออกมา ซึ่งไม่สามารถมองเห็นได้ด้วยตามนุษย์ กล้องถ่ายภาพความร้อนจะจับการแผ่รังสีนี้และแปลเป็นภาพความร้อน โดยที่สีที่ต่างกันแสดงถึงอุณหภูมิที่ต่างกัน

การถ่ายภาพความร้อนมีการใช้งานที่หลากหลาย รวมถึงการทหารและการป้องกัน การตรวจสอบทางอุตสาหกรรม การวินิจฉัยทางการแพทย์ และการเฝ้าติดตามสัตว์ป่า ในแต่ละสาขาเหล่านี้ ความสามารถในการตรวจจับและแสดงภาพความแตกต่างของอุณหภูมิสามารถให้ข้อมูลเชิงลึกอันมีค่าและช่วยแก้ปัญหาที่ซับซ้อนได้

แกนระบายความร้อนที่ระบายความร้อนคืออะไร?

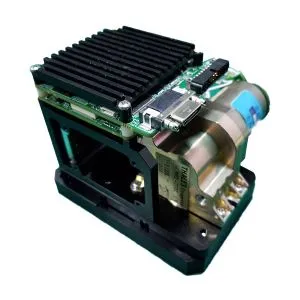

แกนระบายความร้อนที่ระบายความร้อนถือเป็นหัวใจสำคัญของกล้องถ่ายภาพความร้อนประสิทธิภาพสูง ต่างจากแกนระบายความร้อนที่ไม่มีการระบายความร้อนซึ่งทำงานที่อุณหภูมิห้อง แกนความร้อนที่ระบายความร้อนจะถูกทำให้เย็นลงจนถึงอุณหภูมิที่ต่ำมาก โดยทั่วไปแล้วจะใช้เทคโนโลยีไครโอเจนิก กระบวนการทำความเย็นนี้มีความสำคัญอย่างยิ่งต่อการได้รับความไวและความละเอียดสูงในการถ่ายภาพความร้อน

แกนความร้อนระบายความร้อนมีสองประเภทหลัก: เครื่องตรวจจับโฟตอนและเครื่องตรวจจับความร้อน เครื่องตรวจจับโฟตอน เช่น เครื่องตรวจจับปรอทแคดเมียมเทลลูไรด์ (MCT) และอินเดียมแอนติโมไนด์ (InSb) จะดูดซับโฟตอนของรังสีอินฟราเรดโดยตรงและสร้างสัญญาณไฟฟ้า เครื่องตรวจจับเหล่านี้มีความไวสูงและมีเวลาตอบสนองที่รวดเร็ว ทำให้เหมาะสำหรับการใช้งานที่ต้องการการถ่ายภาพที่มีความละเอียดสูงและการตรวจสอบแบบเรียลไทม์

ในทางกลับกัน เครื่องตรวจจับความร้อนจะตรวจจับความร้อนที่เกิดจากการดูดซับรังสีอินฟราเรดและแปลงเป็นการเปลี่ยนแปลงของอุณหภูมิ จากนั้นจึงวัดการเปลี่ยนแปลงของอุณหภูมิและใช้เพื่อสร้างภาพความร้อน แม้ว่าโดยทั่วไปเครื่องตรวจจับความร้อนจะมีความไวน้อยกว่าเครื่องตรวจจับโฟตอน แต่ก็มีความทนทานมากกว่าและสามารถทำงานที่อุณหภูมิสูงกว่าได้

แกนระบายความร้อนที่ระบายความร้อนทำงานอย่างไร?

การทำงานของแกนระบายความร้อนที่ระบายความร้อนสามารถแบ่งออกเป็นหลายขั้นตอนสำคัญ:

1. การรวบรวมรังสีอินฟราเรด

ขั้นตอนแรกในกระบวนการถ่ายภาพความร้อนคือการสะสมของรังสีอินฟราเรดที่ปล่อยออกมาจากวัตถุเป้าหมาย โดยทั่วไปจะทำโดยใช้ระบบออพติคัล เช่น เลนส์หรือกระจก ซึ่งจะโฟกัสรังสีอินฟราเรดไปยังชุดตัวตรวจจับของแกนระบายความร้อนที่ระบายความร้อน

ระบบออพติคัลมีบทบาทสำคัญในการกำหนดขอบเขตการมองเห็น ความละเอียด และความไวของกล้องถ่ายภาพความร้อน การใช้งานที่แตกต่างกันอาจต้องใช้ระบบออปติกประเภทที่แตกต่างกัน ขึ้นอยู่กับข้อกำหนดเฉพาะของงานที่ทำอยู่

2. ทำให้เครื่องตรวจจับเย็นลง

ดังที่ได้กล่าวไว้ก่อนหน้านี้ แกนระบายความร้อนจะถูกระบายความร้อนจนถึงอุณหภูมิที่ต่ำมาก เพื่อลดสัญญาณรบกวนจากความร้อนและปรับปรุงความไว โดยทั่วไปกระบวนการทำความเย็นนี้สามารถทำได้โดยใช้เครื่องทำความเย็นแบบไครโอเจนิก เช่น เครื่องทำความเย็นแบบ Stirling หรือเครื่องทำความเย็น Joule-Thomson

เครื่องทำความเย็นแบบไครโอเจนิกส์จะขจัดความร้อนออกจากชุดเครื่องตรวจจับ โดยคงไว้ที่อุณหภูมิต่ำคงที่ นี่เป็นสิ่งสำคัญในการรับประกันการตรวจจับรังสีอินฟราเรดที่แม่นยำ และลดผลกระทบของสัญญาณรบกวนความร้อน ซึ่งสามารถลดคุณภาพของภาพความร้อนได้

3. การตรวจจับโฟตอน

เมื่อรังสีอินฟราเรดถูกโฟกัสไปที่อาร์เรย์ของตัวตรวจจับ เครื่องตรวจจับโฟตอนในแกนความร้อนที่เย็นลงจะดูดซับโฟตอนและสร้างสัญญาณไฟฟ้า สัญญาณนี้เป็นสัดส่วนกับความเข้มของรังสีอินฟราเรด ทำให้กล้องสามารถวัดอุณหภูมิของวัตถุเป้าหมายได้

ชุดอุปกรณ์ตรวจจับประกอบด้วยองค์ประกอบอุปกรณ์ตรวจจับนับพันหรือหลายล้านชิ้น ซึ่งแต่ละองค์ประกอบสามารถตรวจจับรังสีอินฟราเรดได้อย่างอิสระ ด้วยการรวมสัญญาณจากองค์ประกอบของตัวตรวจจับทั้งหมด กล้องจึงสามารถสร้างภาพความร้อนโดยละเอียดของวัตถุเป้าหมายได้

4. การประมวลผลสัญญาณ

หลังจากที่สัญญาณไฟฟ้าถูกสร้างขึ้นโดยอาร์เรย์เครื่องตรวจจับ สัญญาณจะถูกส่งไปยังหน่วยประมวลผลสัญญาณของกล้องถ่ายภาพความร้อน หน่วยประมวลผลสัญญาณจะขยาย กรอง และแปลงสัญญาณเป็นดิจิทัล แปลงเป็นภาพดิจิทัลที่สามารถแสดงบนจอภาพหรือจัดเก็บไว้เพื่อการวิเคราะห์ต่อไป

หน่วยประมวลผลสัญญาณยังดำเนินการเทคนิคการปรับปรุงภาพต่างๆ เช่น การปรับคอนทราสต์ การลดจุดรบกวน และการปรับปรุงขอบ เพื่อปรับปรุงคุณภาพของภาพความร้อน เทคนิคเหล่านี้สามารถช่วยทำให้ภาพความร้อนมองเห็นได้ชัดเจนยิ่งขึ้นและตีความได้ง่ายขึ้น

5. การแสดงภาพและการวิเคราะห์

ขั้นตอนสุดท้ายในกระบวนการถ่ายภาพความร้อนคือการแสดงผลและการวิเคราะห์ภาพความร้อน โดยทั่วไปแล้วภาพดิจิทัลจะแสดงบนจอภาพหรืออุปกรณ์แสดงผล ซึ่งผู้ปฏิบัติงานสามารถดูได้ จากนั้นผู้ปฏิบัติงานสามารถวิเคราะห์ภาพความร้อนเพื่อระบุความแตกต่างของอุณหภูมิ ตรวจจับความผิดปกติ และตัดสินใจโดยมีข้อมูลครบถ้วนตามข้อมูลที่ให้ไว้

นอกจากการตรวจสอบด้วยภาพแล้ว กล้องถ่ายภาพความร้อนยังสามารถติดตั้งเครื่องมือซอฟต์แวร์สำหรับการวิเคราะห์ภาพขั้นสูงได้อีกด้วย เครื่องมือเหล่านี้สามารถตรวจจับและกำหนดปริมาณความแตกต่างของอุณหภูมิได้โดยอัตโนมัติ ทำการวิเคราะห์ทางสถิติ และสร้างรายงานและการแจ้งเตือน

ข้อดีของแกนระบายความร้อนที่ระบายความร้อน

แกนระบายความร้อนที่ระบายความร้อนมีข้อดีหลายประการเหนือแกนความร้อนที่ไม่มีการระบายความร้อน ซึ่งรวมถึง:

1. ความไวและความละเอียดสูง

แกนระบายความร้อนที่ระบายความร้อนสามารถตรวจจับความแตกต่างของอุณหภูมิที่น้อยมาก โดยให้ความไวและความละเอียดสูงในการถ่ายภาพความร้อน ทำให้เหมาะสำหรับการใช้งานที่ต้องการการตรวจจับการเปลี่ยนแปลงอุณหภูมิเล็กน้อยอย่างแม่นยำ เช่น การเฝ้าระวังทางทหาร การตรวจสอบทางอุตสาหกรรม และการวินิจฉัยทางการแพทย์

2. เวลาตอบสนองที่รวดเร็ว

เครื่องตรวจจับโฟตอนในแกนระบายความร้อนที่มีการระบายความร้อนมีเวลาตอบสนองที่รวดเร็ว ช่วยให้สามารถจับภาพความร้อนของวัตถุที่กำลังเคลื่อนที่ได้แบบเรียลไทม์ นี่เป็นสิ่งจำเป็นสำหรับการใช้งานที่ต้องใช้การถ่ายภาพความเร็วสูง เช่น การเฝ้าระวังทางอากาศ และระบบความปลอดภัยของยานยนต์

3. ช่วงอุณหภูมิกว้าง

แกนระบายความร้อนที่ระบายความร้อนสามารถทำงานได้ในช่วงอุณหภูมิที่กว้าง ตั้งแต่อุณหภูมิต่ำมากไปจนถึงอุณหภูมิสูง ทำให้เหมาะสำหรับการใช้งานที่หลากหลายในสภาพแวดล้อมที่รุนแรง เช่น การบินและอวกาศ การป้องกันประเทศ และการผลิตทางอุตสาหกรรม

4. อายุยืนยาว

แกนระบายความร้อนได้รับการออกแบบให้มีอายุการใช้งานยาวนาน โดยให้ประสิทธิภาพที่เชื่อถือได้ตลอดระยะเวลาที่ขยายออกไป นี่เป็นสิ่งสำคัญสำหรับแอปพลิเคชันที่ต้องการการทำงานอย่างต่อเนื่อง เช่น ระบบเฝ้าระวังและติดตาม

การประยุกต์ใช้แกนระบายความร้อนด้วยความเย็น

แกนระบายความร้อนที่ระบายความร้อนถูกนำมาใช้ในการใช้งานที่หลากหลายในอุตสาหกรรมต่างๆ รวมไปถึง:

1. การทหารและการป้องกันประเทศ

ในภาคการทหารและการป้องกัน แกนระบายความร้อนจะถูกใช้สำหรับการใช้งานที่หลากหลาย เช่น การเฝ้าระวัง การลาดตระเวน การได้มาซึ่งเป้าหมาย และการมองเห็นตอนกลางคืน ความไวและความละเอียดสูงของแกนระบายความร้อนทำให้เหมาะสำหรับการตรวจจับและระบุเป้าหมายในสภาพแวดล้อมที่มีแสงน้อยหรือท้าทาย

2. การตรวจสอบทางอุตสาหกรรม

ในภาคอุตสาหกรรม แกนระบายความร้อนจะถูกใช้สำหรับการใช้งานต่างๆ เช่น การทดสอบแบบไม่ทำลาย การตรวจสอบสภาพ และการควบคุมกระบวนการ ความสามารถในการตรวจจับความแตกต่างของอุณหภูมิสามารถช่วยระบุปัญหาที่อาจเกิดขึ้น เช่น ส่วนประกอบที่ร้อนเกินไปหรือการรั่วไหล ก่อนที่จะทำให้เกิดความเสียหายอย่างมีนัยสำคัญ

3. การวินิจฉัยทางการแพทย์

ในวงการแพทย์ แกนระบายความร้อนจะถูกใช้สำหรับการใช้งานต่างๆ เช่น การตรวจคัดกรองมะเร็งเต้านม การจัดการความเจ็บปวด และเวชศาสตร์การกีฬา การถ่ายภาพความร้อนสามารถให้ข้อมูลที่เป็นประโยชน์เกี่ยวกับการไหลเวียนของเลือดและกิจกรรมการเผาผลาญในร่างกาย ช่วยในการวินิจฉัยและติดตามสภาวะทางการแพทย์ต่างๆ

4. การติดตามสัตว์ป่า

ในด้านการติดตามสัตว์ป่า แกนระบายความร้อนจะถูกใช้สำหรับการใช้งานต่างๆ เช่น การติดตามสัตว์ การสำรวจประชากร และการประเมินที่อยู่อาศัย การถ่ายภาพความร้อนสามารถช่วยตรวจจับและติดตามสัตว์ในสภาพแวดล้อมทางธรรมชาติได้ แม้ในสภาพแสงน้อยหรือที่คลุมเครือ

บทสรุป

แกนระบายความร้อนที่ระบายความร้อนเป็นเทคโนโลยีที่ทรงพลังและอเนกประสงค์ซึ่งมีความไว ความละเอียด และประสิทธิภาพสูงในการถ่ายภาพความร้อน ด้วยการทำความเย็นอาร์เรย์ของเครื่องตรวจจับให้มีอุณหภูมิต่ำมาก แกนความร้อนที่ระบายความร้อนสามารถลดสัญญาณรบกวนจากความร้อน และปรับปรุงความแม่นยำของการวัดอุณหภูมิ ทำให้เหมาะสำหรับการใช้งานที่หลากหลายในอุตสาหกรรมต่างๆ

ในฐานะซัพพลายเออร์ชั้นนำของแกนระบายความร้อนที่ระบายความร้อนเรามุ่งมั่นที่จะมอบผลิตภัณฑ์และบริการคุณภาพสูงสุดแก่ลูกค้าของเรา แกนระบายความร้อนของเราได้รับการออกแบบมาเพื่อตอบสนองความต้องการสูงสุดของลูกค้า และเรามีผลิตภัณฑ์หลากหลายเพื่อให้เหมาะกับการใช้งานและงบประมาณที่แตกต่างกัน

หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับเราแกนระบายความร้อนที่ระบายความร้อนหรือแกนกล้อง IR ระบายความร้อนสินค้าหรือหากท่านมีคำถามหรือข้อสงสัยใดๆ โปรดอย่าลังเลที่จะติดต่อเรา เราหวังว่าจะได้รับการติดต่อจากคุณและทำงานร่วมกับคุณเพื่อตอบสนองความต้องการด้านการถ่ายภาพความร้อนของคุณ

อ้างอิง

• โรกัลสกี้, เอ. (2011) เครื่องตรวจจับอินฟราเรด ซีอาร์ซี เพรส.
• ชมิท, เจแอล (2001) อาร์เรย์ระนาบโฟกัส: การออกแบบ การทดสอบ และการประยุกต์ใช้ ซีอาร์ซี เพรส.
• วิลค็อกซ์ ดับบลิวอาร์ (2008) ระบบถ่ายภาพความร้อน สปี เพรส.
